Technik und Software der Wetterstation


Das Herzstück der Wetterstation ist eine Davis Vantage Pro 2 Aktiv



hier sehen sie die Uebertragungsqualitaet zwischen ISS und Wetterstation

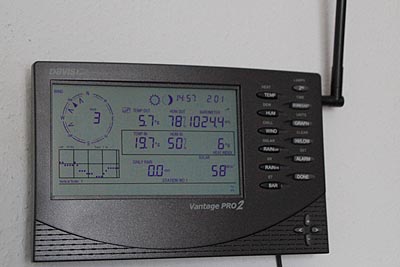

Davis Vantage Pro 2 Aktiv

Großer übersichtlicher Wetterstation - Monitor 90 x 150 mm mit Anzeige aller aktuellen- und aufgezeichneten Wetterdaten:
- Luftdruck
- Wettervorhersage
- Innen- und Außentemperatur
- Innen- und Außenfeuchte
- Hitze-Index
- Taupunkt
- Mondphasen
- Niederschlag für: Minuten, Stunden, Tage, Monate, Jahre und Regenschauer
- Gesamtniederschlag der letzten 24 Regenschauer
- Regenrate in: Minuten, Stunden, Tage und Monate
- Windrichtung und -geschwindigkeit
- Wind Chill (gefühlte Temperatur)
- Datum & Uhrzeit
- Sonnenauf- und Sonnenuntergangszeiten

Evapotranspiration ETo:

  • Anzeige der aktuellen Evapotranspiration
  • Messbereich: täglich bis 999 mm; monatlich und jährlich bis 1999,9 mm
  • Genauigkeit: +/- 5%
  • Auflösung: 0,25 mm
  • Speicher für monatliche und jährliche Evapotranspiration
  • Einstellbarer Evapotranspiration-Alarm

Temperatur-Feuchte-Sonne-Wind-Index (THSW):

integrierte Sensoreinheit ISS

Die Integrierte Sensor-Einheit ISS enthält bereits in der Basisversion alle wichtigen Sensoren. Dies sind der Regenmesser, Windmesser, Hygrometer- und Temperaturmessgerät. Die Außeneinheit ist außerdem mit Schutzgehäuse für Temperaturmessgerät und Hygrometer ausgestattet. Das Gerät wird mit einem Solarpaneel mit Strom versorgt und ist somit völlig autark einsetzbar. Der Energieverbrauch ist dabei so niedrig, dass eine Stunde Sonnenlicht pro Tag genügt, um eine zuverlässige Funktion der ISS zu gewährleisten. Nachts genügt der tagsüber aufgeladene Akku. Der Windmesser verfügt über eine ausgeklügelte Halterung und zusätzlich 12 Meter Kabel, so dass er ohne großen Aufwand direkt in den Wind gehängt werden kann.

  • eigene Stromversorgung der Aktivbelüftung über Solarpaneel
  • Tages- Belüftung
  • Luftstrom tagsüber 2,5 m/sec.
  • ein Sensor für die Helligkeit wurde 2017 zusätzlich angeschafft
  • Heizung für Niederschlagsmessung (Eigenbau)

WeeWx

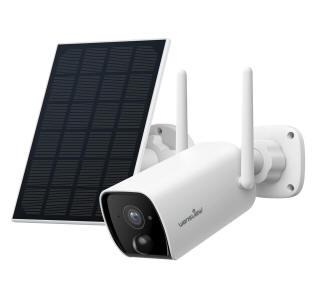

Hier kommen 2 HD Webcams zum Einsatz. Beide Kameras verfügen über Infrarot Beleuchtung.
Diese Funktion wird aber in der Wetterbeobachtung nicht zum Einsatz.

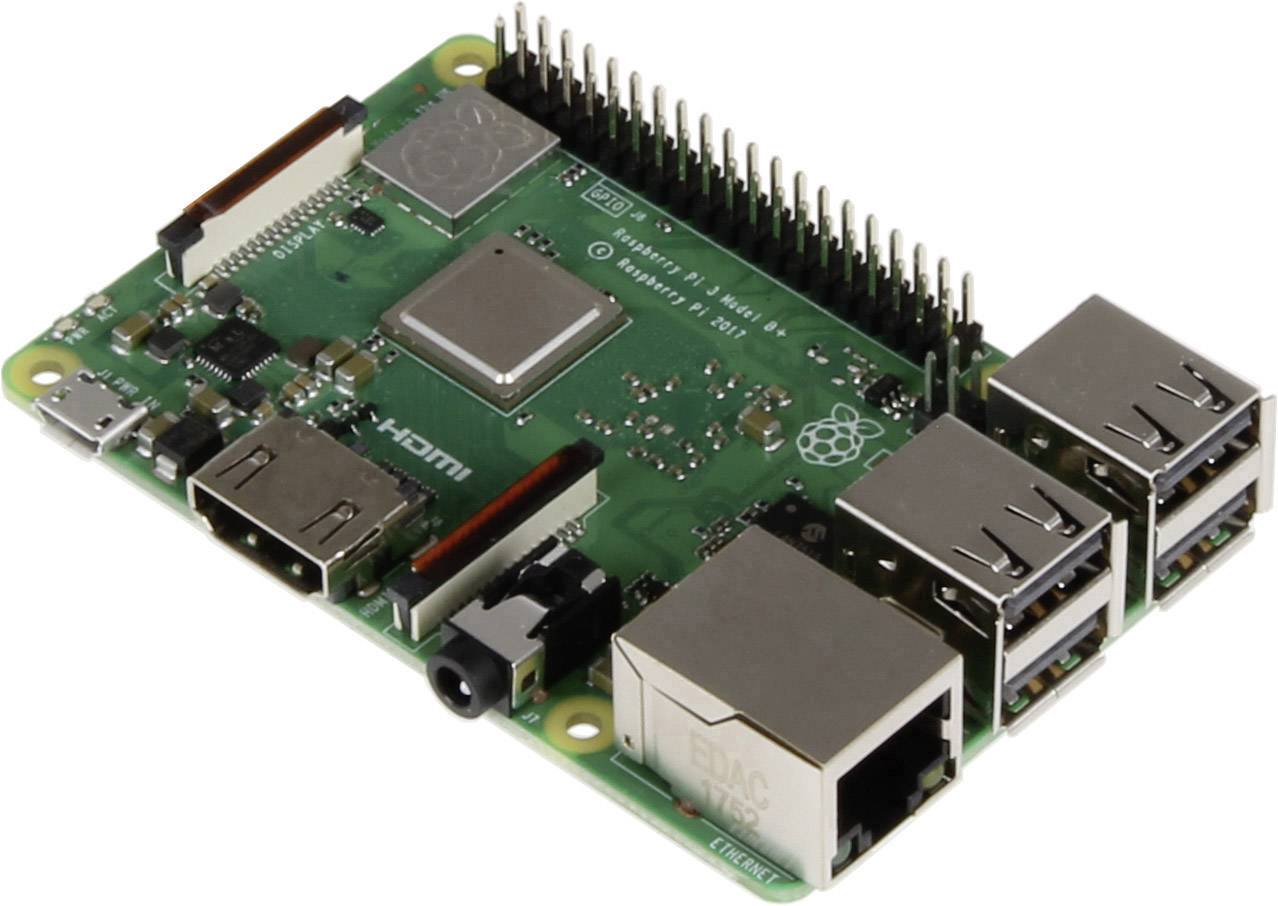

Als Server und zentrale Rechenstelle dient ein

Raspberry Pi 3+

.
Hier werden alle Daten gesammelt, aufgearbeitet, gespeichert und die Aktualisierung der Dateien für das Internet sichergestellt.
Der Rechner hat folgende Daten:

-

  • Taktfrequenz: 1,2 GHz.
  • Chip (SoC): Broadcom BCM2837.
  • Prozessor: ARM Cortex-A53 64 Bit Quadri-Core.
  • Grafikprozessor: Broadcom VideoCore IV Double Core (OpenGL ES 2.0, H.264 Full HD mit 30 ips)
  • Speicherkapazität (SDRAM): 1 GB LPDDR2.
  • Anzahl der USB 2.0-Schnittstellen: 4.

als Sicherung der Anlage gegen Stromausfälle dient eine
APC Samrt UPS 1500

Sie verhindert, das im Falle eines Stromausfalles die Wetterstation ausfällt.
Dies ermöglicht einen ca 4 Stunden Puffer bei Stromausfall.


die Messwerte sind Eigentum der privaten Wetterstation CHZWetter.eu

Stand: Juli 2022
